Spartan6 ミニマル評価キット¶
概要¶
| プロジェクトタイトル: | Spartan6 ミニマル評価キット |
|---|---|
| 開発日: | 2011/09/01 |
| 開発リーダー: | Yuta kitagami |
| 目的: | Spartan6の評価キット作成 |
| プロジェクト参加者: | Yuta_Kitagami |
| 関連するライブラリ: | Xilinx |
動作内容¶
-背景:¶
FPGAをより手軽に扱えるように評価基板を作ってみる。 また、ミニマル設計を取り入れ、ブロック単位で開発が出来るように 着脱式のコネクタを用意する。
-アーキテクチャ図:¶
-動作内容:¶

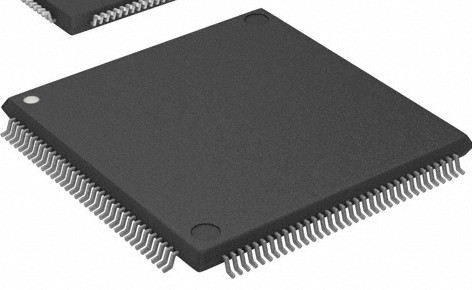

- FPGAはXilinx Spartan6 LX9 (QFP144)を使う。
- 電源は5Ｖ
- 書き込みはJTAGを用いる(他社製品のケーブルが必要)
- コンフィグROMはSPIを用いる。
- 着脱式のコネクタ(FX2予定)を用いる。
- 電源は3.3V(1A～2A)と1.2V(1A～2A)とする。
- 外部回路には5Vを供給し、基板上の3.3Vのレギュレータの負荷を減らす。
- ビギナーユーザが使えるように考慮する。
-利用場面:¶
- FPGAを用いて工作、実験、試験を行う際に。
- FPGAの検証用に
- 新しいコアを製作する際に
- システムの一部として組み込む際に
管理情報¶
| 動作環境: | Xilinx |
|---|---|
| ライセンス: | non |
| サイト情報: | |
| 既存の不具合: |
|
| トラブルシューティング: | –helpに記載 - 問題が起きたら連絡ください。 |
| セキュリティー関連: | 未定 |
| バージョン履歴: | 2011/09/01 ver0.0 |
